EC1202S‑D1 (D5) 编码器性能亮点

EC1202S‑D1(D5)是一款增量式旋转编码器（增量式旋转编码器：把旋钮转动角度转换成电脉冲信号，依靠脉冲计数记录转动变化，断电不会保存位置信息的电子旋钮器件），集成旋转调节+按压确认双重功能，体积小巧。面向硬件研发工程师、结构设计师、产品采购、DIY电子爱好者，主要用在家电、音响、小型仪器仪表等设备，解决传统电位器磨损漂移、单独旋钮搭配独立按键占用电路板空间大、旋钮档位手感模糊、高低温环境工作不稳定的痛点。产品拥有24脉冲每圈的调节精度、3万次旋转与按压双重耐久寿命，完整电气安规参数，宽温工作区间，同时配套硬件滤波参考电路，降低产品开发调试难度。

一、面向整机产品：解决终端设备的交互痛点

    很多家用设备、小型仪器都会设置旋钮，用来调音量、改参数、切换菜单。过去不少产品分开采购旋转旋钮、独立轻触按键，电路板上要分别布局两套器件，不仅挤占宝贵板卡面积，还会增加物料采购清单，提升装配出错概率。

    EC1202S‑D1(D5)将旋转编码器与按压开关整合在同一个12mm规格本体之内，旋转实现参数增减，轴向按压实现确认、返回操作，一颗器件就完成两种交互动作。对于产品开发者而言，可以直接减少至少一颗按键物料，简化BOM清单，降低SMT贴片的物料成本与装配失误风险。

    它支持360°无止挡无限旋转，旋钮没有物理终点，你可以一直顺时针或者逆时针转动，不会拧到头卡死，非常适合音量调节、数值增减这类不需要“起点终点”的交互场景。像音响功放、咖啡机控制面板、小型检测仪表、智能家居控制面板，都属于它的适配范围。

    > 参考数据源：东莞市颖鑫电子科技EC12(S)系列规格书，文档编号CPT‑EC012‑001，版本A0，2014‑12‑09初始发行。

二、机械手感与耐久表现：决定产品长期使用体验

    电子旋钮好不好用，很大程度取决于档位手感、结构强度以及长期反复操作后的耐久表现。

    这款编码器定位点数为24点定位，定位间隔角度15°±2°，每转动15°就会产生一次清晰的档位顿挫感，每完整旋转一圈一共24个档位，对应24个脉冲输出，转动一格就输出一组脉冲，用户转动旋钮时，手指可以明确感知档位变化，调节参数不容易出现调多、调少的失控现象。定位力矩区间2‑15mN·m，也就是20‑150gf·cm，厂家可以根据订单调整阻尼手感，适配不同产品风格，既可以做清爽脆感的档位，也可以做偏柔和的阻尼手感。

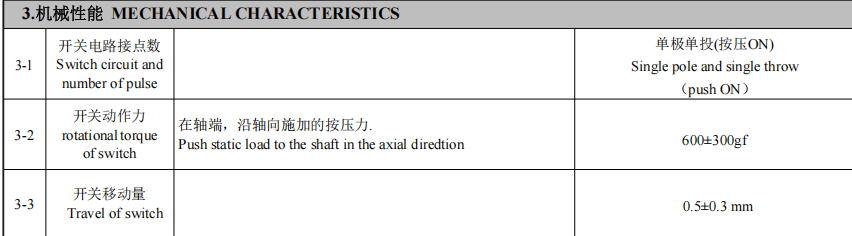

    按压开关部分，开关行程0.5±0.3mm，按压力600±300gf，按压下去会有明确的按键反馈，不会出现轻触就误触发或者按到底没感觉的情况。

    在耐久指标上，当力矩不超过120gf·cm条件下，旋转寿命达到30000±200周；按压开关按压寿命同样达到30000±200次。经过耐久测试之后，依旧保留档位手感，接触电阻维持在200Ω以内，不会出现转几十次就信号错乱、档位丢失的故障。

    机械强度同样经过严苛测试：轴向上施加50N推拉静态负荷10秒，轴向间隙依旧控制在0.4mm以内；单个端子承受5N外力10秒，端子仅允许轻微变形，不能发生断裂松动，能够抵抗生产装配、用户使用过程中意外拉扯、掰动旋钮带来的外力冲击，降低整机售后故障率。

三、电气性能与硬件开发友好度，降低研发踩坑概率

    增量式旋转编码器依靠A、B两相脉冲信号分辨顺时针、逆时针方向，信号质量直接决定设备会不会出现乱跳数值、计数错乱的bug。很多普通编码器没有明确规定抖动指标，硬件工程师需要耗费大量时间反复调试软件消抖参数。

    EC1202S‑D1(D5)额定供电为DC5V，这是单片机、消费电子设备最通用的供电电压，无需额外升压降压电路。各相导线最大5mA，公共端最大10mA，属于微小电流回路，功耗很低，适合电池供电设备使用。

    产品明确规定信号抖动指标：振荡t1、t3≤3ms，滑动噪音t2≤2ms；同时定义信号电平阈值：编码OFF状态输出电压≥3.5V，编码ON状态输出电压≤1.5V，硬件工程师可以直接参照这个电平阈值编写软件判断逻辑，减少反复调试的时间成本。厂家规格书直接附上RC滤波参考原理图，建议增加10KΩ电阻+0.01μF电容组成滤波电路，用来抑制电磁干扰带来的杂讯，开发者可以直接参考这份图纸做硬件设计，不用从零摸索滤波方案；同时文档提示软件设计以A相位作为信号参考基准，进一步减少计数出错概率。

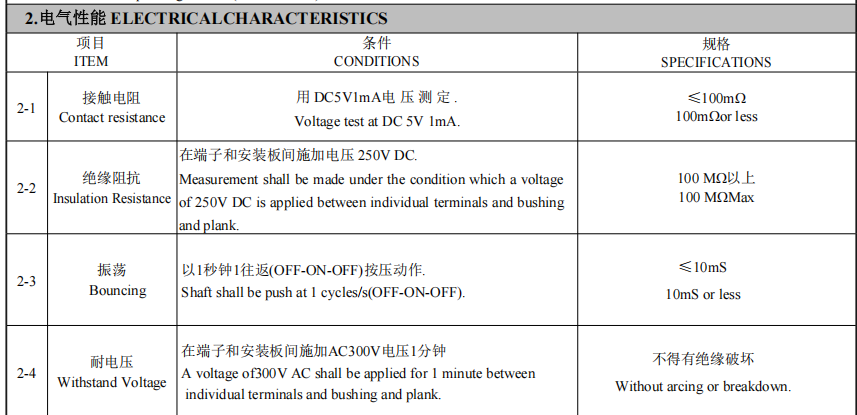

    安规电气指标同样完备：端子和支架之间施加DC250V，绝缘阻抗≥100MΩ；AC300V耐压1分钟，无击穿打火现象；输出导通状态接触电阻≤1Ω，按压开关接触电阻≤100mΩ，保证信号接触稳定，不容易出现时断时续的现象。

四、环境适应性与工艺提示，适配复杂生产与使用环境

    设备不只是在室温房间运行，冬天低温户外、夏天密闭高温机身、南方潮湿环境都有可能遇到，如果元器件耐环境能力不足，很容易出现冬天失灵、潮湿环境信号异常。

    这款编码器工作温度范围‑30℃~+80℃；储存温度‑40℃~+85℃。厂家完成标准化可靠性试验：‑40℃低温放置96小时、85℃高温放置96小时、40℃湿度90‑95%湿热环境放置96小时，试验结束恢复常温之后，全部性能指标依旧满足出厂标准，家电、小型工控设备都可以放心选用。

    焊接工艺给出明确限制：浸锡焊接温度260±5℃，时间控制3±0.5秒；手工电烙铁焊接温度≤300℃，时间≤3秒。特别提醒，尽量不要在PCB非焊盘位置焊接，防止焊锡流进塑胶壳体内部，造成内部零件松动、接触不良。如果产品工艺没办法避开这种焊接方式，需要提前和厂家做技术对接，避免大批量生产出现不良品。物料仓储建议拆开包装之后6个月内用完，未用完物料做好防潮保存，规避存放不当带来的早期失效风险。

FAQ 常见问题解答

1、EC1202S‑D1(D5)编码器断电之后，会记住旋钮当前档位吗？

答：不会。它属于增量式旋转编码器，只记录转动的变化量，断电之后丢失计数信息，设备上电需要单片机重新计数。如果需要断电记忆位置，需要依靠设备主控芯片保存参数，而不是编码器本身存储位置信息。

2、这款编码器可以直接替代普通电位器使用吗？

答：不能直接替换。电位器输出模拟电压；这款编码器输出数字脉冲信号，必须搭配单片机等主控芯片读取脉冲，才能完成参数调节。硬件电路和软件逻辑和电位器完全不同，不能直接互换使用。

3、编码器计数乱跳、数值自己来回变动，一般是什么原因？

答：大概率是信号抖动、电磁干扰。优先按照规格书方案增加RC滤波硬件电路；其次软件层面做消抖处理；同时检查焊接是否有焊锡渗入塑胶壳体，端子焊接是否虚焊，也不要让编码器接触水汽凝露，水汽会直接造成输出波形异常。

4、这个编码器按压开关可以通过多大的电流？

答：按压开关额定DC5V，最大阻抗负载电流10mA，只适合做信号开关，不能用来直接控制电机、继电器这类大功率负载，大电流场景需要搭配三极管、继电器间接驱动负载。

5、轴柄长度可以修改吗？采购的时候要注意什么？

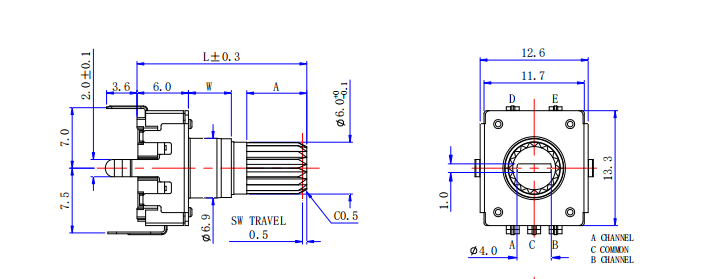

答：轴柄长度L属于可定制参数，规格书标注L±0.3公差，采购时需要确认轴柄长度L、是否带定位卡点、脉冲数（12脉冲或24脉冲），避免采购回来和结构开孔、旋钮配件不匹配。
