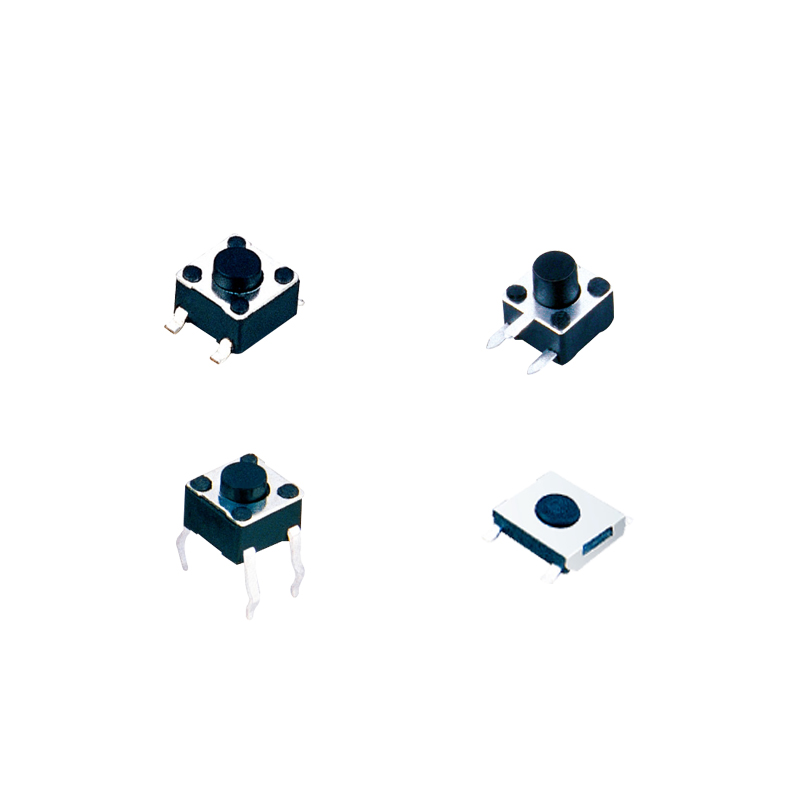

4.5x4.5轻触开关

产品简介：

产品价格：

PDF下载： 设计原理图下载

 电话咨询  在线客服

4.5x4.5轻触开关产品详情

4.5×4.5 轻触开关全解析：平衡尺寸与性能的理想选择

4.5×4.5 轻触开关是一种小型表面贴装 / 插件式按键开关，具有 4.5mm×4.5mm 的正方形底座，高度从 3.8mm 到 8mm 不等，广泛应用于各类小型电子设备，是 3×3 与 6×6 轻触开关之间的理想平衡点。

基本规格参数

参数项典型值备注
尺寸4.5mm×4.5mm×(3.8~8mm)高度 (H) 有 3.8、4.3、4.5、4.8、5.0、6.0、7.0、8.0mm 等多种选择
安装方式SMT 贴片式、DIP 插件式SMT 适合自动化生产，DIP 便于手工焊接
引脚配置标准 4 脚 (增强稳定性)，部分 2 脚4 脚设计使焊接更稳固，不易歪斜
额定电压DC 12V (部分可达 15V)适合低电压电路
额定电流20~50mA典型值 50mA
接触电阻≤50~100mΩ越低越好，确保信号传输稳定
绝缘电阻≥100MΩ (100V DC)防止漏电
介电强度250V AC (1 分钟)抗电压击穿能力
操作力100gf、160gf、260gf(±30~50gf)160gf 为通用型，100gf 适合轻触，260gf 提供更强反馈
行程0.15~0.25mm按压距离短，响应迅速
使用寿命5 万～100 万次优质产品可达 10 万次以上
工作温度-20℃~+70℃ (部分 - 40℃~+85℃)适应一般环境
防护等级一般 IP4X (防尘)，部分 IPX4 (防水)潮湿环境需选择防水型号

内部结构与工作原理

核心组件：

  • 按钮 / 柱塞：外部可按压部分，通常为圆形或方形

  • 弹片 / 锅仔片：关键部件，由不锈钢或磷青铜制成，受压变形时导通电路

  • 触点：高导电性材料 (铜镀银 / 金)，确保低电阻连接

  • 基座：阻燃尼龙材料，提供结构支撑和电气隔离

  • 盖板：金属或塑料材质，密封保护内部结构

工作机制：按下按钮→弹片变形→触点闭合→电路导通 (松开后弹片复位→触点断开→电路切断)，提供清脆触感反馈

应用场景

消费电子：

  • TWS 耳机控制按键

  • 智能手表 / 手环侧边按钮

  • 遥控器、游戏手柄辅助按键

  • MP3/4 播放器控制

智能家居：

  • 智能面板轻触开关

  • 小型家电控制面板

  • 智能灯具调节按钮
