5.2x5.2轻触开关

产品简介：

产品价格：

PDF下载： 设计原理图下载

 电话咨询  在线客服

5.2x5.2轻触开关产品详情

5.2×5.2 轻触开关：精密控制的 "稳健之选"

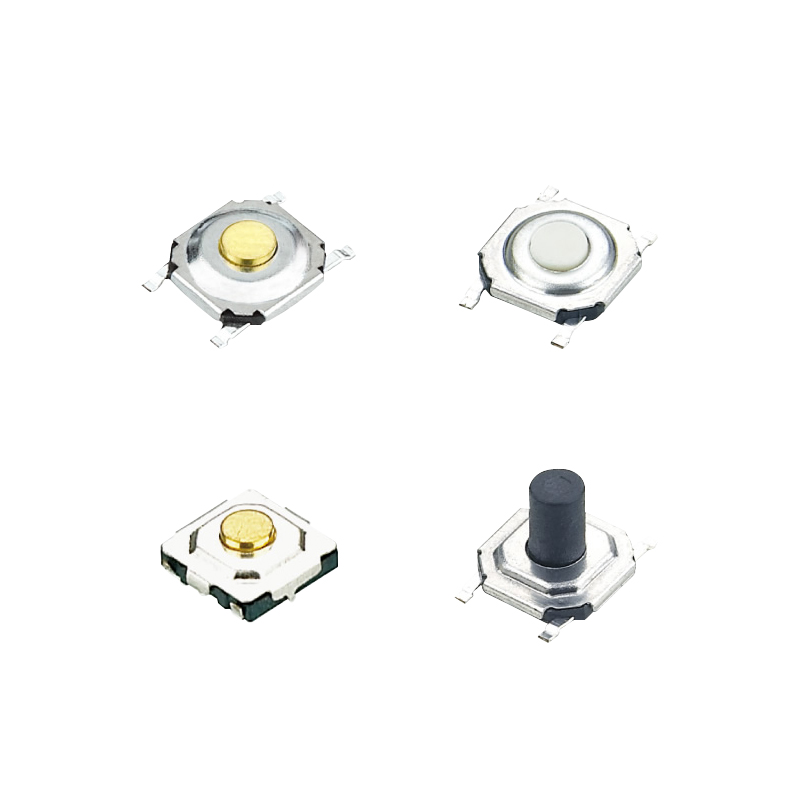

5.2×5.2mm 轻触开关是一款中型表面贴装 / 插件式按键开关，尺寸略大于标准 4×4 系列，提供更稳定的操作体验和焊接性能。它在紧凑体积与可靠性能间取得完美平衡，适用于对稳定性要求较高的电子设备，是遥控器、智能家居面板和工业控制器的理想选择。

一、核心规格参数

参数项 典型值 说明
基本尺寸 5.2mm×5.2mm×(0.55~5mm) 底座 5.2×5.2mm，高度 (H) 多种选择
安装方式 SMT 贴片式 (主流)、DIP 插件式 SMT 适合自动化生产，DIP 便于手工焊接
引脚配置 标准 4 脚 (增强稳定性)，部分 2 脚 4 脚设计提供更稳固的 PCB 连接
触点类型 单刀单掷 (SPST)，常开 (NO) 按下导通，松开断开
额定电压 DC 12V (部分可达 15V) 适合低电压电路
额定电流 50mA (部分高规格可达 100mA) 不适合大功率应用
接触电阻 ≤50~100mΩ (优质产品≤50mΩ) 越低导电性越好
绝缘电阻 ≥100MΩ (100V DC 测试) 防止漏电
操作力 70gf/100gf/160gf/180gf/250gf/260gf/320gf/400gf/520gf 多种选择满足不同触感需求
行程 0.25±0.1mm 短行程设计，响应迅速
使用寿命 5 万～100 万次 工业级可达 50 万次以上
工作温度 -20℃~+70℃ (部分可达 - 40℃~+85℃) 适应一般工业环境

二、内部结构与工作原理

核心组件：

  • 按钮 / 柱塞：圆形或方形，材质可选塑料 (标准) 或铜合金 (耐磨)

  • 不锈钢 / 磷青铜弹片：关键弹性元件，受压变形触发电路

  • 镀金 / 镀银触点：确保低电阻连接，提升导电性和抗腐蚀性

  • 阻燃基座：采用 PA66 或 PBT 材质，耐高温 (≤260℃)，提供电气隔离

工作机制： 按下按钮→弹片变形→触点闭合 (电路导通)→松开→弹片复位→触点断开 (电路切断)，提供清晰的触感反馈

三、应用场景：中型身材，大世界

消费电子：

  • 遥控器：主功能按键 (比 4×4 提供更舒适触感)

  • 智能音箱：控制面板按键

  • 游戏手柄：辅助功能按键

智能家居：

  • 智能面板：灯光、温度控制按键 (稳定性好，不易误触)

  • 小型家电：微波炉、电饭煲控制面板

  • 智能门锁：密码输入按键
