4x4x1.5轻触开关产品详情

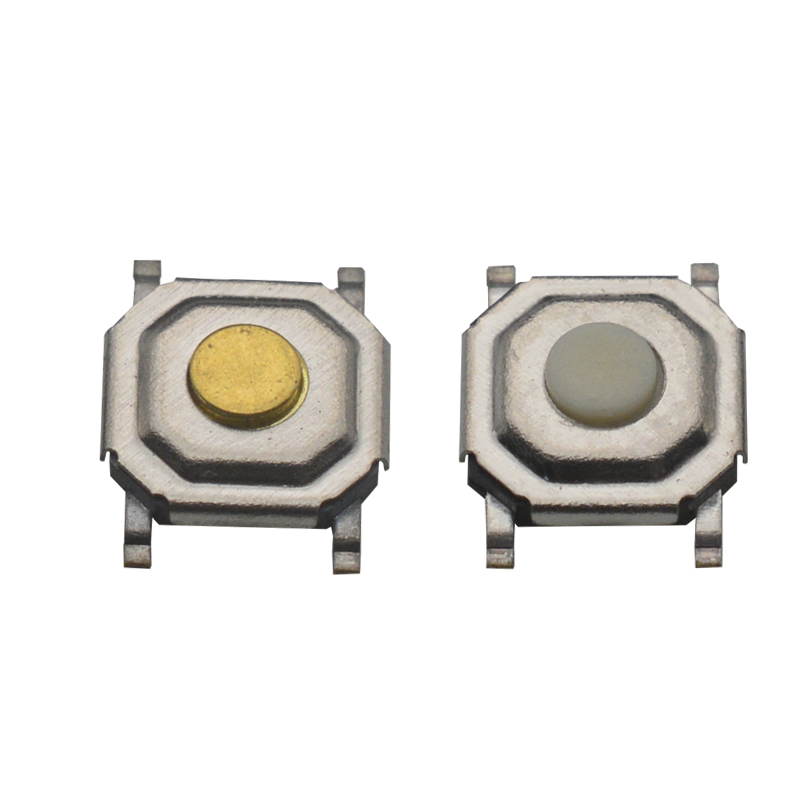

4×4×1.5mm 轻触开关：超薄设计的 "指尖精灵"

4×4×1.5mm 轻触开关是一款极致紧凑的表面贴装式按键开关，拥有 4mm×4mm 的底座和仅 1.5mm 的超薄高度，专为空间受限的电子设备设计。作为轻触开关家族中的 "超薄精英"，它完美平衡了微型化与操作体验，是 TWS 耳机、智能手表等现代便携设备的理想选择。

一、核心规格参数

参数项典型值说明
基本尺寸4mm×4mm×1.5mm业界标准规格，±0.1mm 公差
安装方式SMT 贴片式无引脚直插，直接焊接 PCB 表面，节省空间
引脚配置标准 4 脚 (两对内连)提供稳定焊接和电气连接
触点类型单刀单掷 (SPST)，常开 (NO)按下导通，松开断开
额定电压DC 12V适合低电压电路
额定电流50mA (0.05A)典型值，不适合大功率应用
接触电阻≤50~100mΩ越低信号传输越稳定
绝缘电阻≥100MΩ防止漏电
操作力100gf/160gf/260gf160gf 为通用型，100gf 适合轻触，260gf 提供更强反馈
行程0.15~0.2mm短行程设计，响应迅速
使用寿命5 万～30 万次优质产品可达 10 万次以上
工作温度-20℃~+70℃适应一般使用环境

二、结构与工作原理

核心组件：

  • 超薄按钮：直径约 2mm，顶部可设计为平面或弧形

  • 不锈钢弹片：关键部件，受压变形触发电路导通

  • 镀金触点：确保低电阻连接，提升导电性和抗腐蚀性

  • 阻燃基座：采用 PA66 或 PBT 材质，耐高温 (≤260℃)，提供电气隔离

工作机制：按下按钮→弹片变形→触点闭合 (电路导通)→松开→弹片复位→触点断开 (电路切断)，提供清晰的 "咔嗒" 触感反馈

三、应用场景：超薄身形，大世界

消费电子：

  • TWS 耳机：控制播放 / 暂停、切换模式，超薄设计不影响佩戴舒适度

  • 智能手表 / 手环：侧边功能键，不增加设备厚度

  • 遥控器：辅助功能按键，节省 PCB 空间
